    Оформление машиностроительных чертежей по ГОСТ  – задача трудная. В этой статье мы расскажем про правильное оформление сечений монтажных чертежей и чертежей любых других направлений.

    Что такое сечение на чертеже?

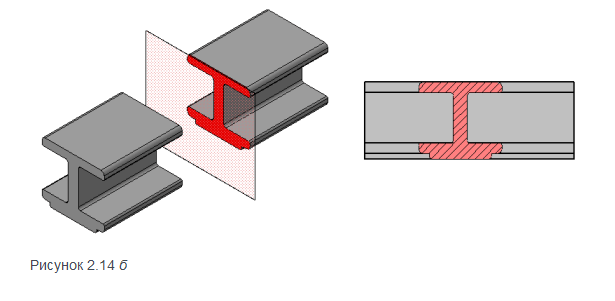

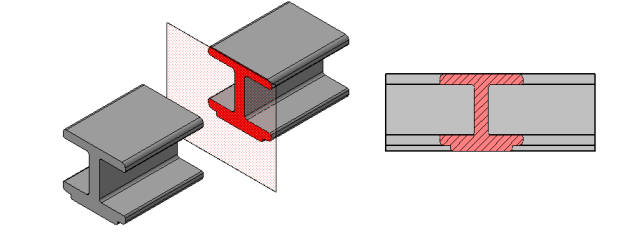

    Сечение – изображение фигуры путем мысленного рассечения предмета секущей плоскостью.

    Благодаря этому способу изображения можно увидеть конкретно то, что попадает в секущую плоскость. При этом секущую плоскость выбирают таким образом, чтобы можно было получить нормальное поперечное сечение.

    Оформление машиностроительного чертежа: виды сечений

    В оформлении машиностроительного чертежа существует несколько видов сечений, о которых мы сейчас расскажем.

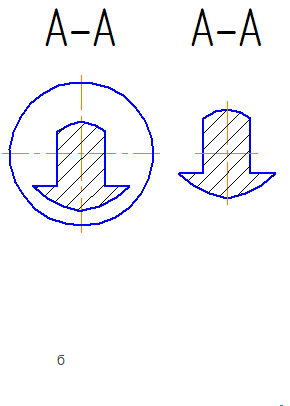

    Сечения, которые являются составной частью разреза

    оформление машиностроительного чертежа

    Сечения, которые не являются составной частью разреза

    оформление машиностроительных чертежей гост

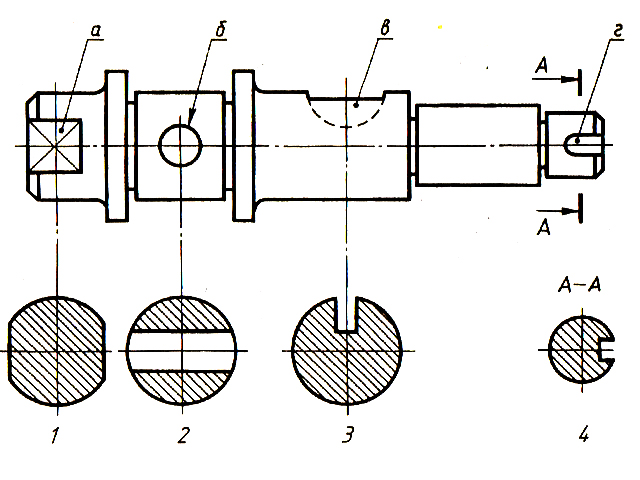

    Вынесенные сечения

    Подвид сечений, которые не являются составной частью разреза:

    оформление монтажных чертежей

    Наложенные чертежи

    Подвид сечений, которые не являются составной частью разреза:



    порядок оформления чертежа

    Особенности оформления машиностротельных чертежей

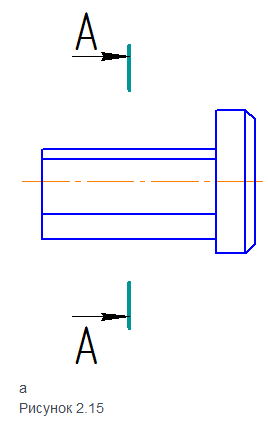

    Чтобы изобразить след секущей плоскости согласно порядку оформления чертежа следует применять толстую разомкнутую линию со стрелками, которые будут указывать направление взгляда. Эти стрелки помечаются русскими прописными буквами. Любое сечение должно сопровождаться надписью по типу А-А. Начальный и конечный штрих необходимо выполнять так, чтобы они не пересекали контур изображения.

    оформление машиностроительных чертежей гост

    Согласно ГОСТ и правилам оформления машиностроительных чертежей инженерной графики любые буквенные обозначения должны выполняться в алфавитном порядке. Они не должны повторяться и не должны пропускаться.

    Что касается размеров шрифта, то он должен быть больше размера цифр размерных чисел примерно в 2 раза. Буквы при этом располагаются параллельно главной надписи независимо от того, как расположена секущая плоскость. В любое время вы можете заказать интересующие вас заказать чертежи у специалистов.

    Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

    Симметричные сечения

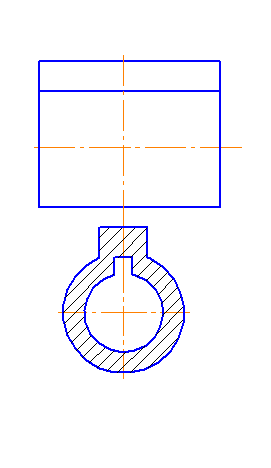

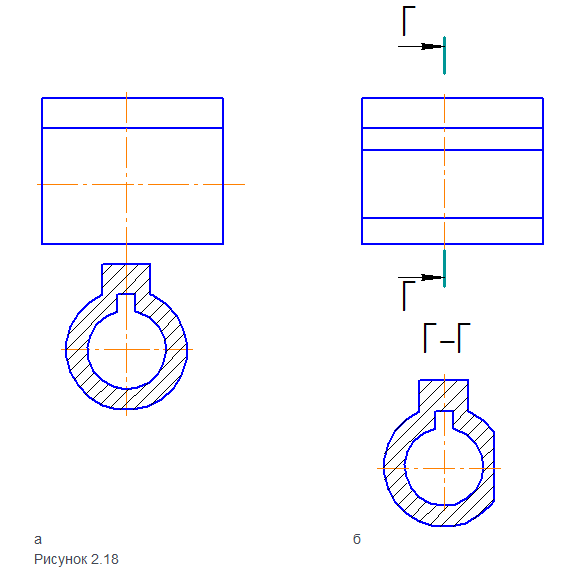

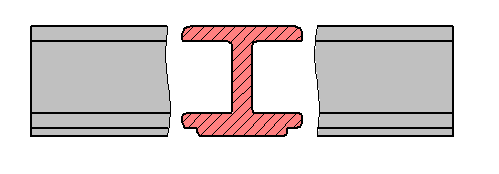

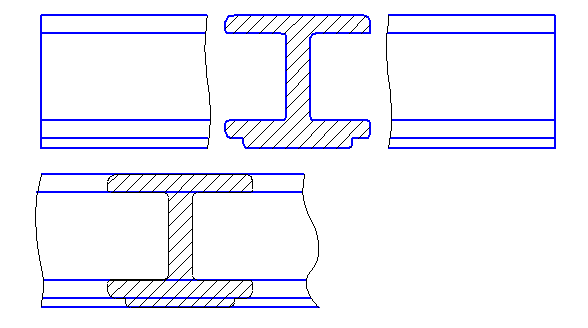

    Однако есть случаи, которые указаны на рисунках ниже, когда при изображении симметричных сечений не изображается след секущей плоскости, а само сечение не сопровождается надписью.

    Screenshot_5Screenshot_6Screenshot_7Screenshot_8

    Несимметричные сечения

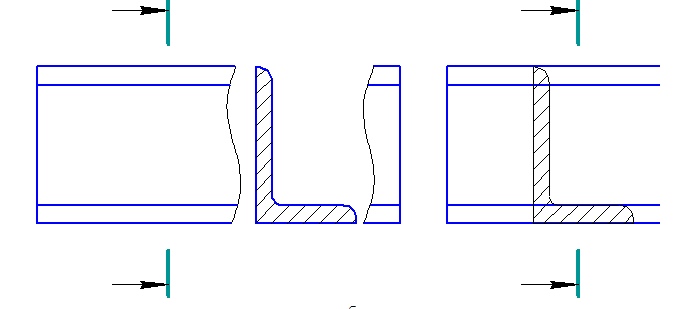

    Что касается несимметричных сечений, которые находятся в разрыве или являются наложенными, то на чертеже изображается след секущей плоскости, но буквами он не сопровождается.

    Screenshot_9

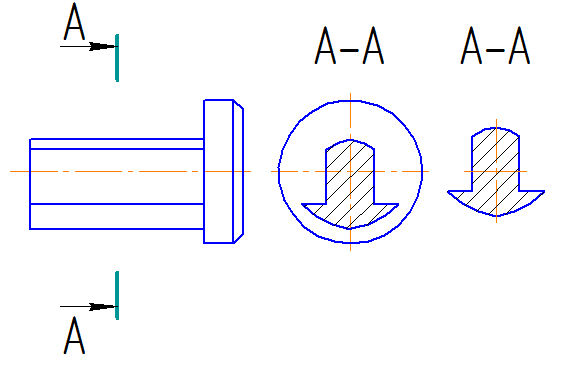

    При выполнении чертежа следует выполнять контур вынесенного сечения сплошной толстой линией. А вот контур наложенного сечения выполняется сплошной тонкой линией. Контур вида не должен быть прерван.

    Screenshot_10

    Одинаковые сечения

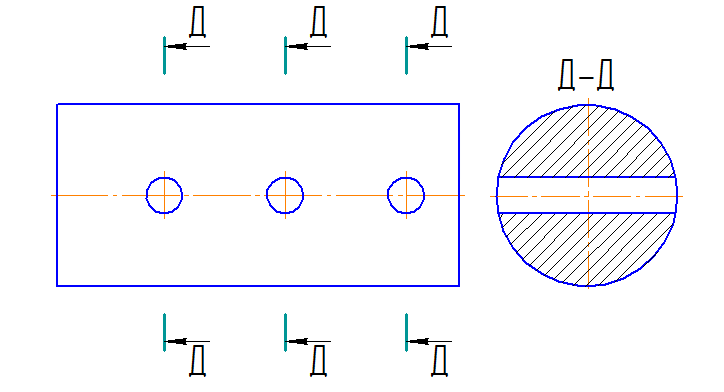

    Если предполагается начертание одинаковых сечений одного и того же объекта, следует обозначать линии сечения одной буквой, а также вычертить одно сечение. В случае, когда секущие плоскости расположены под разными углами, не нужно наносить на чертеж знак «Повернуто».

    Screenshot_11

    При изучении правил оформления чертежей в инженерной графике вам придется столкнуться с огромным количеством стандартов, представляющих особые трудности для студентов. Поэтому мы предлагаем вам воспользоваться помощью специалистов, у которых можно заказать диплом, контрольную, реферат и другие виды работ.
