Чертежи – сами по себе сложная вещь. Что уж говорить о том, что их нужно правильно оформить. Но студентам технических специальностей выбирать не приходится. Чтобы хоть как-то облегчить их жизнь, предлагаем ознакомиться с общими требованиями к оформлению чертежей.
Общее оформление чертежей: форматы
Важную роль в общем оформлении чертежей играют форматы, в котором следует предъявлять работу. Эти форматы прописаны в ГОСТ, так что соблюдать их следует беспрекословно.
Основные форматы высчитываются при последовательном делении на 2 равных части параллельно наименьшей стороне формата площадью равной 1 м2 при размерах сторон 119 × 841 мм.
Размеры сторон основных форматов должны соответствовать примеру, указанному ниже.
При этом важно понимать обозначения и правила оформления форматов:
- чертеж формата А0 должен соответствовать размерам 841×1189;
- чертеж формата А1 должен соответствовать размерам 595×841;
- чертеж формата А2 должен соответствовать размерам 420×595;
- чертеж формата А3 с рамкой и по ГОСТу должен соответствовать размерам 297×420;
- чертеж формата А4 по ГОСТ с рамкой должен соответствовать размерам 210×297.
Существуют и дополнительные форматы, не столь популярные в выполнении учебных работ. Например, оформление чертежа формата А5 должно соответствовать размерам сторон 148 × 210.

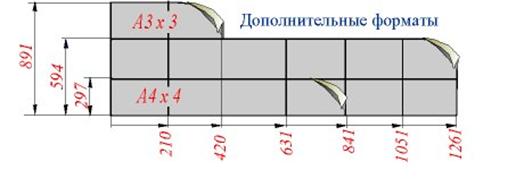

Образец оформления чертежа с дополнительными форматами:
В случае выполнения чертежа в формате А4 основную надпись следует выполнять на короткой стороне формата.
Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы
Общие правила оформления чертежей: масштабы
Чертеж изображения в полную величину показывает реальные размеры изучаемого предмета. Нов случае, если предмет имеет слишком маленькие размера или наоборот слишком большие, необходимо изменить его изображение (уменьшить или увеличить) в соответствии с правилами масштабирования.
Этот процесс называется чертеж в масштабе. Масштаб – пропорциональное отношение линейного размера предмета к его реальному размеру.
Общие требования к оформлению чертежей в масштабе прописаны в ГОСТ. Обозначение используемого масштаба необходимо указывать в основном надписи чертежа. Обозначения указываются в виде 1:2, 7:2, 1:1 и т.д. При этом чертеж должен содержать информацию и о реальных размерах исследуемого предмета.

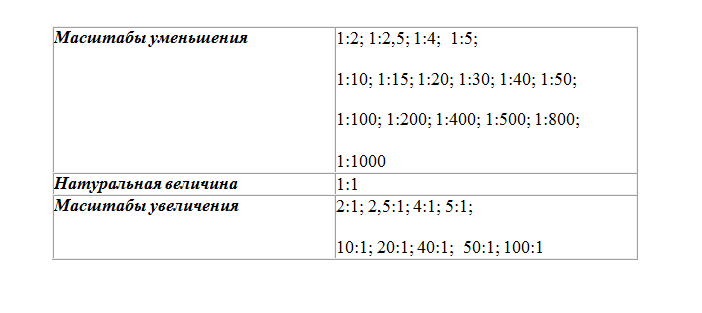

А вот и часто используемые в чертежах виды масштабов согласно общим правилам оформления чертежей:
