    Согласно требованиям оформления чертежей, прописанным в ГОСТ и технической документации инженерной графики, до начала оформления работы следует разобраться, какие виды изображений следует помещать в документ.

    Где искать параметры и виды чертежей и изображений?

    Искать необходимые параметры и виды следует в документе «Изображения – виды, разрезы, сечения» в ГОСТ 2.305 – 2008.

    В стандартах оформления чертежей прописано: следует выполнять изображение предметов методом ортогонального (прямоугольного) проецирования. Предмет должен изображаться между наблюдателями и соответствующей плоскостью проекции.

    Стандарты оформления чертежей допускают использование упрощений и условностей, в результате чего часто нарушается вышеуказанное соответствие. Вот почему при изображении фигуры или предмета в чертеже называется не проекцией, а именно изображением. Хотелось бы напомнить, что заказать чертеж вы можете прямо сейчас.

    Выбор главного изображения

    требования оформления чертежей

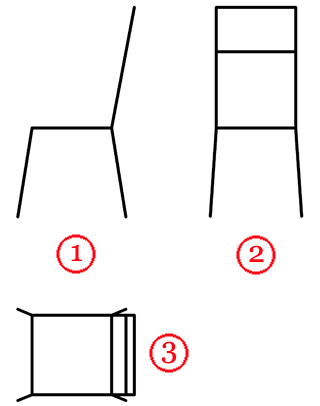

    В зависимости от цели применения предмета исполнителю следует выбрать наиболее подходящий рисунок. Например, если рассматривать стул в качестве предмета для сидения, то третий рисунок для нас будет совсем неинтересен, так как не несет важную информацию. Самыми важными и информативными изображениями предмета будут рисунок 1 и 2.

    Вид чертежа – это изображение видимой части поверхности предмета, которая обращена к наблюдателю.

    Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

    Виды видов и правильном оформлении чертежей

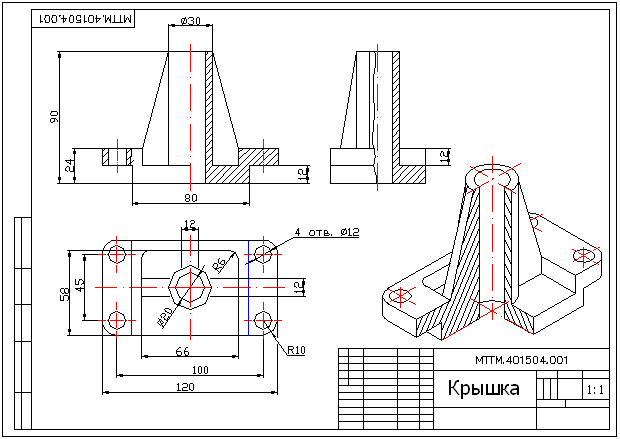

    Основные виды



    Образец 2
    Образец 2





    Образец 3
    Образец 3

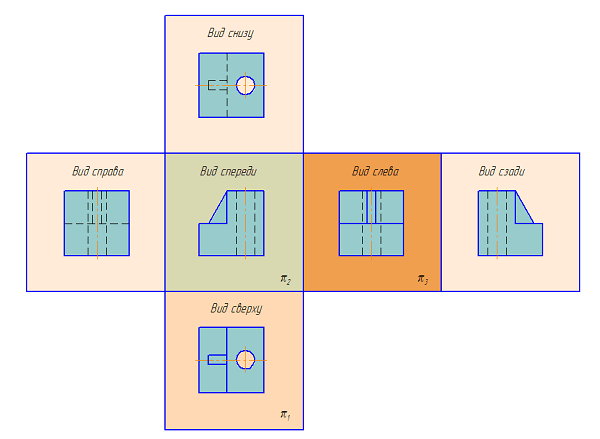

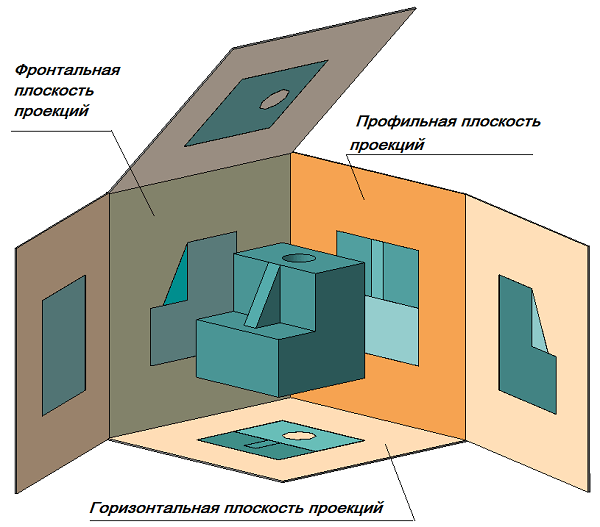

    Виды, при которых изображения получены методом проецирования предметов на плоскости проекции. Всего их насчитывают 6, однако наиболее важными из них называют 3: горизонтальная π1, фронтальная π2 и профильная π. Другими словами мы получаем вид сверху, вид спереди и вид слева.

    При этом на чертежах обязательно нужно подписывать названия видов предмета.

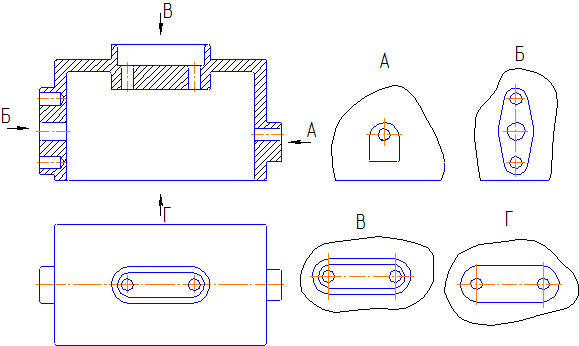

    Местные виды в чертежах

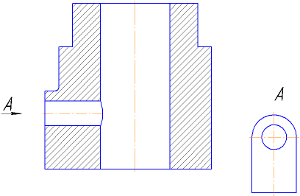

    Виды, при которых отдельное ограниченное место поверхности предмета изображено на одной из основных плоскости проекций. Такой вид может быть расположен на любом свободном месте листа чертежа.



    Образец 4
    Образец 4



    правильное оформление чертежей

    Отметка выглядит в виде «А», а предмет, связанный с ним, должен быть помечен соответствующей буквой и стрелкой, которая будет указывать направление взгляда.

    Исполнитель может ограничить местный вид с помощью линии обрыва (желательно наименьшего размера) или же не ограничивать его вовсе.

    Дополнительные виды в чертежах

    Дополнительные виды – виды, при которых изображаются непараллельные основной плоскости проекции, получаемые на плоскостях. Дополнительные виды используют в тех случаях, когда невозможно показать предмет на основном виде, не искажая его размеров или формы.

    На рисунке дополнительный вид обозначается буквой «А», а связанное с ним изображение помечается стрелкой, показывающей направление взгляда, с соответствующей буквой.

    Если дополнительный вид находится в непосредственной связи с определенным изображением, стрелок и надписей не требуется. Дополнительный вид может быть также повернут. В этом случае он помечается специальной круговой стрелкой (знак «Повернуто»).

    правильное оформление чертежей

    правильное оформление чертежей

    требования к оформлению чертежей гост

    Эта информация будет крайне полезна для тех, кто собирается выполнять чертеж самостоятельно.

    Если же вы в этом не сильно разбираетесь, настоятельно рекомендуем вам не проявлять самодеятельность, а обратиться за помощью в выполнении чертежа для курсовой или дипломной к специалистам. Так вы и время сэкономите, и получите технически грамотную и безупречно оформленную работу.
